Albero cardanico | Tubo triangolare spinato Cat. 8

Marca:AMA
Codice: 27355
Lunghezza Tubo Cardanico
Disponibilità:
100
€ 204,96
(IVA Inclusa)
Disponibile
Consegna in 6-11 giorni

Albero cardanico | Tubo triangolare spinato Cat. 8

Lunghezza Tubo Cardanico
Disponibilità:
100
Disponibile
Consegna in 6-11 giorni
€ 204,96
(IVA Inclusa)

Prima di procedere con l'acquisto, selezionare sulle varianti la lunghezza dell'albero cardanico corretta.

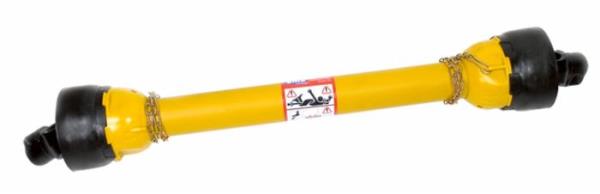

Albero cardanico completo di protezione - Tubo triangolare spinato Cat. 8

Tipo: C - tubo triangolare spinato (vedasi immagine qui a fianco)
Potenza trasmissione 540 giri: 95 CV-HP
Potenza trasmissione 1000 giri: 150 CV-HP




L’albero cardanico (chiamato anche cardano) è un organo meccanico snodabile, attraverso cui avviene la trasmissione di movimento e potenza tra due assi in rotazione. I principali componenti del cardano sono:

  • Crociere, gli elementi “a croce” snodati che permettono lo scambio di rotazione su due assi.
  • Forcelle, i supporti fissi che collegano le parti snodate. La forcella collegata al motore che trasmette il moto viene chiamata forcella motrice, mentre la forcella che riceve l’energia si chiama forcella condotta.
  • Protezioni, sono dei rivestimenti in plastica robusta che coprono gli elementi rotatori per evitare infortuni all’operatore.
  • Parti telescopiche, sono due tubi sagomati o alberi scanalati, uno interno e uno esterno.

 Albero cardanico: come riconoscere la categoria

Gli alberi cardanici per le macchine agricole sono divisi in categorie secondo la potenza del trattore al quale verranno associati, in base al quale, varieranno le dimensioni dei componenti e in particolare delle crociere.

 I passaggi per identificare la categoria dell’albero cardanico, sono i seguenti:

  1. Misurare il diametro esterno del cuscinetto (A), ignorando lo spessore del seeger (la guarnizione esterna).
  2. Misurare l’altezza della crociera (B), considerando la distanza che va da una faccia all’altra del cuscinetto.
  3. Rintracciare i valori rilevati nella tabella sottostante per identificare la categoria:
 Categoria   Potenza trasmissione
540 giri/’
 Potenza trasmissione
1000 giri/’
 Misura cuscinetto
A
 Misura crociera
B
1 16 CV-HP 25 CV-HP 22 mm 54 mm
2 21 CV-HP 31 CV-HP 23,8 mm 61,3 mm
3 30 CV-HP 47 CV-HP 27 mm 70 mm
4 35 CV-HP 55 CV-HP 27 mm 74,6 mm
5 47 CV-HP 74 CV-HP 30,2 mm 80 mm
6 64 CV-HP 100 CV-HP 30,2 mm 90 mm
7 79 CV-HP 125 CV-HP 35 mm 94 mm
8 95 CV-HP 150 CV-HP 35 mm 106,5 mm
