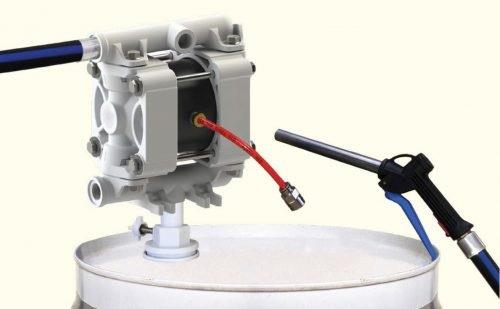

Pompa pneumatica a membrana per fusti da 200L e 1000L IBC

Pompa pneumatica a membrana
per fusti da 200L e IBC da 1000L

Completo di:
• tubo rigido di aspirazione e filtro
• ghiera fissaggio 2”, adattatore 2”F-56x4M
adattatore 2”F-70x6M,
• 2.5m tubo di mandata, pistola manuale.

Portata pompa GASOLIO: 15 L/min
Portata pompa  OLIO PULITO O ESAUSTO: circa 5 L/min.
Portata variabile in base alla pressione di entrata d’aria, litri aria al minuto, temperatura e densità del fluido.

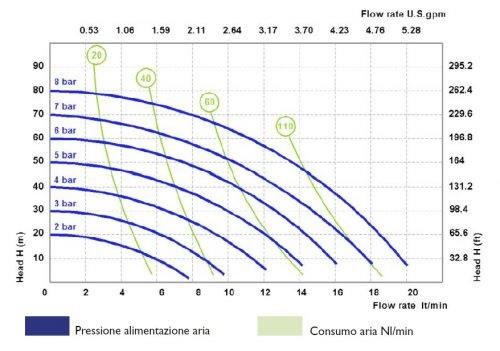

PRESTAZIONI E CONSUMI DI ARIA - vedi grafico seconda immagine

CORPO IN POM, MEMBRANE IN HYTREL+PTFE, SFERE IN PTFE, SEDE IN POM , O-RING IN PTFE

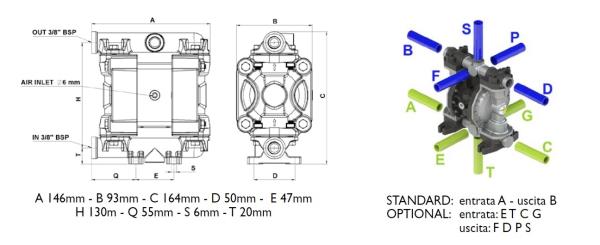

DATI TECNICI - vedi disegno tecnico terza immagine

CONNESSIONI : 3/8” BSP
ATTACCO ARIA : 6mm
PORTATA MAX : 20 lt/min
PRESSIONE MAX: 8 bar
PREVALENZA MAX: 80 m
MAX ASPIRAZIONE NEG. A SECCO: 6 m
MAX ASPIRAZIONE NEG. INVASATA: 9,8 m

PASSAGGIO SOLIDI: 3 mm
RUMOROSITA’: 65dB
CILINDRATA PER CICLO: 30 cc
VISCOSITA’ MAX : 12.000 cps
ATEX zona 2 : EX II 3/3 GD c IIB T135°C
PESO: 1.1kg
TEMPERATURA MAX: 95°C
TEMPERATURA MIN: -5°C

Le curve e le prestazioni sono riferite a pompe con aspirazione immersa e bocca di mandata libera (acqua a 20°C). Variano in funzione dei
materiali di composizione. L’aggiunta di portagomma, tubi, pistole, contalitri e eventuali accessori riducono notevolmente la portata.
Tutti i dati tecnici sono indicativi e non vincolanti per il costruttore che si riserva il diritto di modificarli senza preavviso in qualsiasi momento.
La pompa può essere utilizzata solo in posizione verticale.
